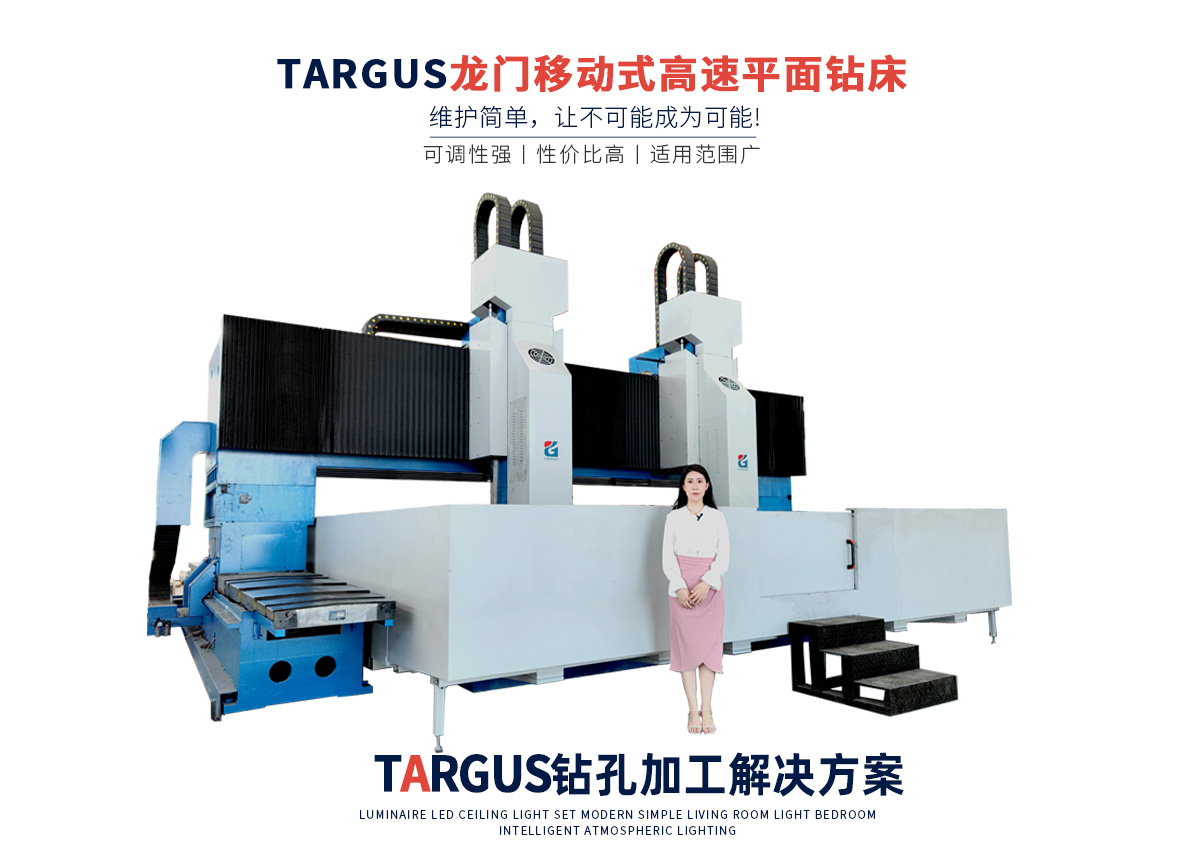

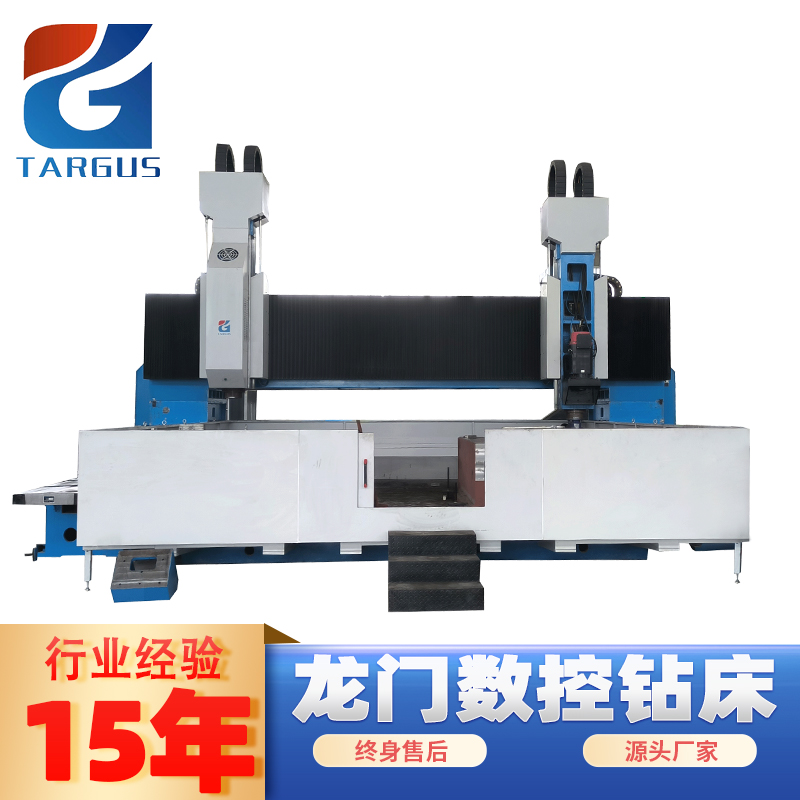

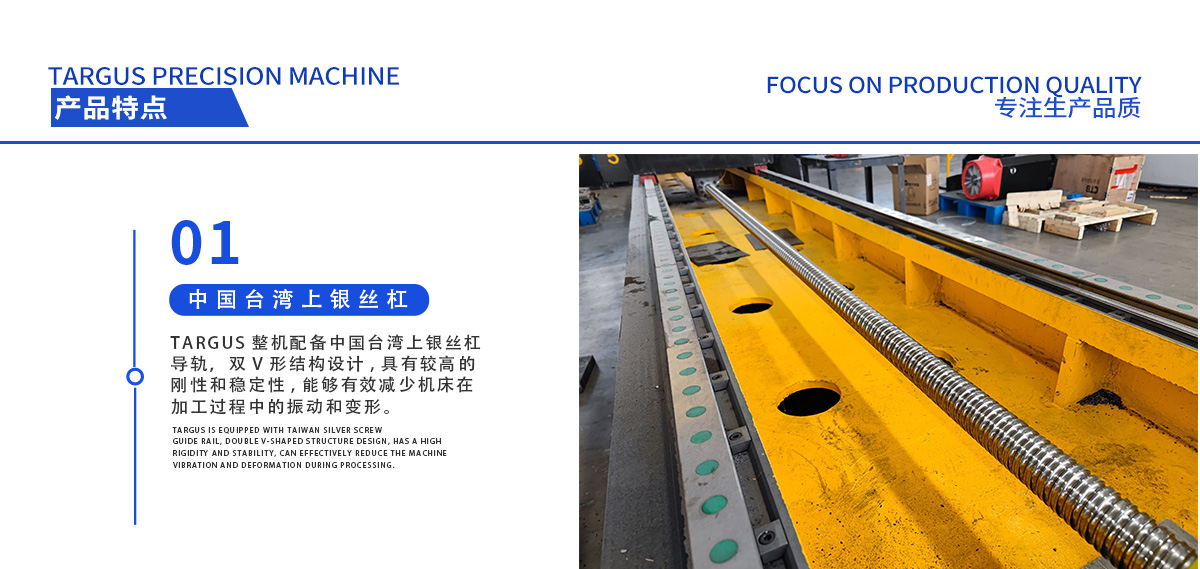

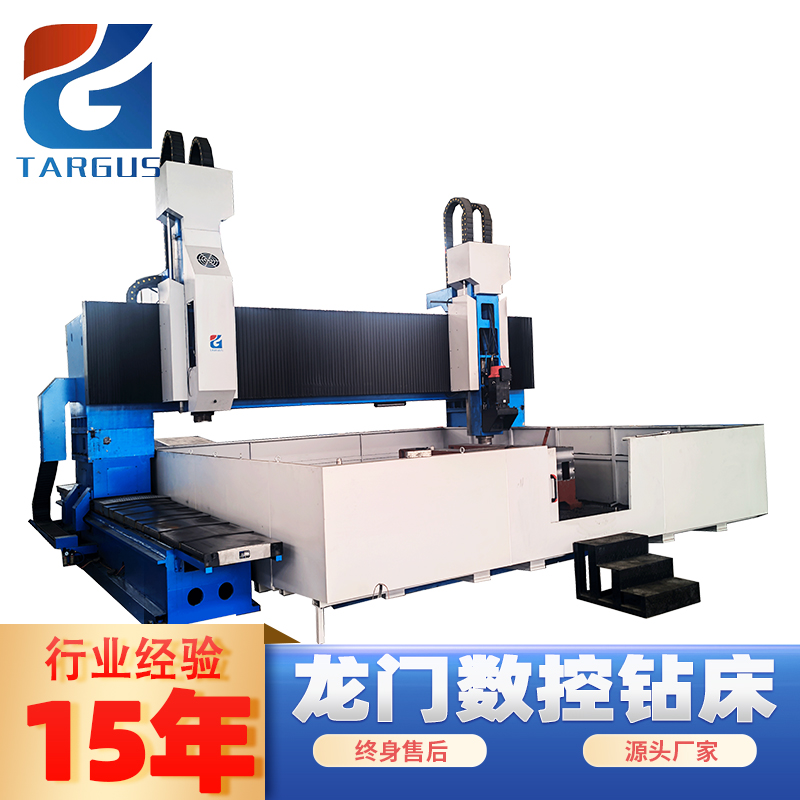

| 項 目 | 單位 | TLMZ2020 | TLMZ2525 | TLMZ3030 | TLMZ4040/2 | TLMZ5050/2 | TLMZ6060/2 | TLMZ7070/2 | TLMZ8080/2 | TLMZ9090/2 | TLMZ100100/2 | TLMZ110110/2 | TLMZ120120/2 | |
| 加工范圍 | 長×寬 | mm | 2000×2000 | 2500×2500 | 3000×3000 | 4000×4000 | 5000×5000 | 6000×6000 | 7000×7000 | 8000×8000 | 9000×9000 | 10000×10000 | 11000×11000 | 12000×12000 |
| 龍門跨距 | 寬度 | mm | 2800 | 3300 | 3800 | 4800 | 5800 | 6800 | 7800 | 8800 | 9800 | 11000 | 12000 | 13000 |
| 工作臺 | T型槽寬度 | mm | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 |
| 動力頭 | 數量 | 個 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |

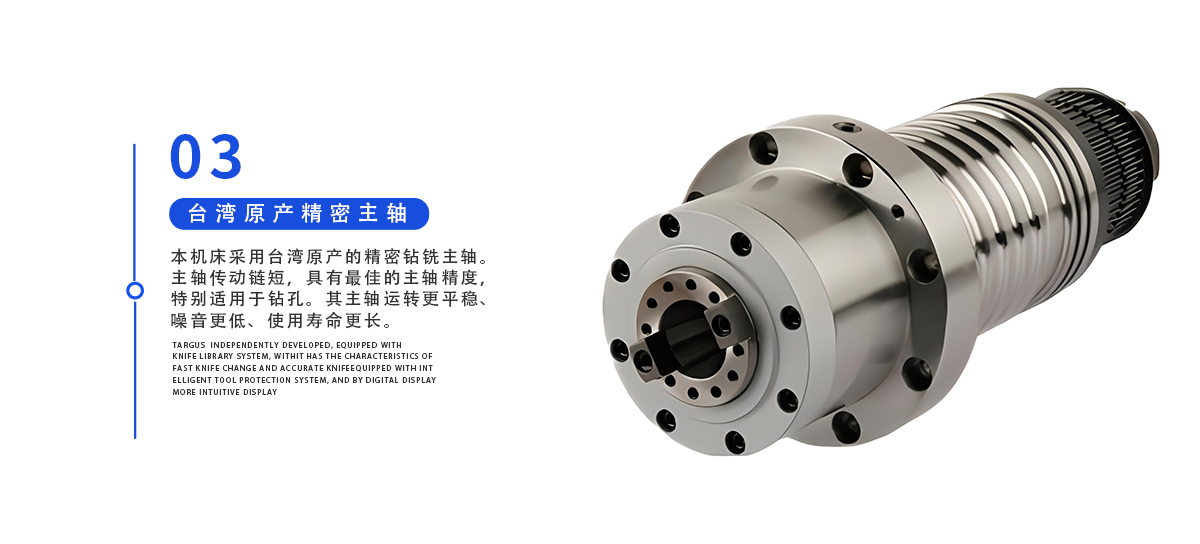

| 主軸錐孔 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | ||
| 最大鉆孔直徑 | mm | φ90 | φ90 | φ90 | φ90（單頭）/φ70（雙頭） | φ90（單頭）/φ70（雙頭） | φ90（單頭）/φ70（雙頭） | φ90（單頭）/φ70（雙頭） | φ90（單頭）/φ70（雙頭） | φ90（單頭）/φ70（雙頭） | φ90（單頭）/φ70（雙頭） | φ90（單頭）/φ70（雙頭） | φ90（單頭）/φ70（雙頭） | |
| 最大加工厚度 | mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| 主軸轉速范圍 | rpm/min | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | |
| 主軸電機功率 | KW | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | |
| 主軸端面到工作臺面距離 | mm | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | |
| 龍門縱向移動（X軸） | 行程 | mm | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 |
| 最大移動速度 | m/min | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| 電機功率/扭矩 | KW/N.m | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×7.7/48 | 2×7.7/48 | 2×7.7/48 | 2×7.7/48 | |
| 主軸橫向移動（Y軸） | 行程 | mm | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 |
| 兩動力頭最小中心距 | mm | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | ||||
| 最大移動速度 | m/min | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| 電機功率/扭矩 | KW/N.m | 4.3/27 | 4.3/27 | 4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×5.2/36 | 2×5.2/36 | 2×5.2/36 | 2×5.2/36 | |
| 主軸垂直進給（Z軸） | 行程 | mm | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| 最大進給速度 | m/min | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 電機功率/扭矩 | KW/N.m | 4.3/27 | 4.3/27 | 4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×5.2/36 | 2×5.2/36 | 2×5.2/36 | 2×5.2/36 | |
| 定位精度 | X軸 | mm | 0.05/全長 | 0.05/全長 | 0.05/全長 | 0.06/全長 | 0.06/全長 | 0.08/全長 | 0.12/全長 | 0.12/全長 | 0.12/全長 | 0.12/全長 | 0.16/全長 | 0.18/全長 |
| Y軸 | mm | 0.05/全長 | 0.05/全長 | 0.05/全長 | 0.06/全長 | 0.06/全長 | 0.08/全長 | 0.12/全長 | 0.12/全長 | 0.12/全長 | 0.12/全長 | 0.16/全長 | 0.18/全長 | |
| 重復定位精度 | X軸 | mm | 0.025/全長 | 0.025/全長 | 0.025/全長 | 0.03/全長 | 0.03/全長 | 0.04/全長 | 0.06/全長 | 0.06/全長 | 0.06/全長 | 0.06/全長 | 0.08/全長 | 0.08/全長 |
| Y軸 | mm | 0.025/全長 | 0.025/全長 | 0.025/全長 | 0.03/全長 | 0.03/全長 | 0.04/全長 | 0.06/全長 | 0.06/全長 | 0.06/全長 | 0.06/全長 | 0.08/全長 | 0.08/全長 | |
| 排屑系統 | 排屑器形式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | 鏈板式 | |
| 數量 | 個 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 排屑速度 | m/min | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 排屑器電機功率 | KW | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | |
| 高壓內冷 | 壓力/流量/功率 | Mpa/L/min/KW | 5/40/5.5 | 5/40/5.5 | 5/40/5.5 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 |
| 低壓外冷 | 壓力/流量/功率 | Mpa/L/min/KW | 0.2/30/0.2 | 0.2/30/0.2 | 0.2/30/0.2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 |
| 液壓系統 | 壓力/流量/功率 | Mpa/L/min/KW | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 |
| 自動潤滑系統 | 潤滑壓力 | MPa | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 潤滑點注油量 | mL/次 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | |
| 注油周期 | min | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| 電氣系統 | 數控系統 | 西門子828D | 西門子828D | 西門子828D | 西門子828D | 西門子828D | 西門子828D | 西門子828D | 西門子828D | 西門子828D | 西門子828D | 西門子828D | 西門子828D | |
| 數控軸數 | 個 | 4+1 | 4+1 | 4+1 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | |
| 功率與重量 | 總功率 | KW | 約55 | 約55 | 約55 | 約110 | 約110 | 約110 | 約110 | 約110 | 約125 | 約125 | 約125 | 約125 |
| 總重 | T | 約25 | 約30 | 約40 | 約55 | 約60 | 約80 | 約100 | 約140 | 約180 | 約220 | 約250 | 約280 | |
| 外形尺寸 | 長×寬×高（參考） | mm | 5000×4600×3000 | 5500×5100×3000 | 6000×5500×3000 | 8200×7900×4500 | 9200×8900×4500 | 10200×9900×4500 | 11200×11000×4500 | 12200×12000×4500 | 13200×13000×4500 | 14200×14000×4500 | 15200×15000×4500 | 16200×16000×4500 |
